Waters质谱成像技术、原理及应用

笔者苏洛 2018-10-17 01:27 PM 3392人围观 技术

质谱成像是一种前沿质谱技术,由于其技术的新颖性与应用的广泛性,近期受到了很高关注。该技术应用潜力巨大,它是将质谱检测与影像技术相结合的新型分子影像研究手段。特点是无需标记、所需时间短、耗费低、不局限于单分子,同时还可以提供组织切片中多化合物空间分布和分子结构信息。

  作为质谱领域最具前景的技术之一,质谱成像技术现已经成为仪器厂商、科研院所的重要关注焦点,预测未来市场争夺也将日益激烈。沃特世公司在MALDI质谱成像技术研发与应用方面具有较强的实力。为提升用户对质谱成像技术、应用的了解,促进质谱成像技术的推广应用,仪器信息网特别邀请沃特世公司对其质谱成像技术中的DESI及MALDI技术的原理与应用进行了讲解。

  1. 解吸电喷雾电离(DESI)技术

  质谱成像是对样品中的化合物进行成像分析,以获得基于化合物组成、空间分布情况及相对丰度的一种快速分析技术。解吸电喷雾电离(DESI)是一种快速的大气压环境下的质谱成像技术,完美兼容组织病理学的工作流程;适用于监测整个组织或器官中各类化合物的分布情况,以及应用于指纹的司法鉴定、微生物的成像、植物样品中活性成分或代谢产物分析和其他快速分析领域。

  工作原理

  喷雾溶剂连接于毛细管上,施加一定的高电压,在氮气的辅助下形成带电喷雾液滴,轰击样品表面,带电溶剂与待分析物同时发生解吸和电离(电荷转移),去溶剂化后,沿着传输毛细管进入质谱。

  DESI的特点

  ○ 最新的沃特世喷嘴可以达到20 μm的空间分辨率

  ○ 可分析新鲜样品,几乎不需要做样品前处理

  ○ 适用于各类生物组织样本、指纹、表面等成像分析

  ○ 点对点的高通量快速分析

  DESI技术与与Waters高分辨质谱(Xevo G2-XS QTof 或 SYNAPT G2-Si HDMS)均可连接使用,效果非常好,并有配套的数据分析软件。可实现同时采集DESI与离子淌度IMS数据,并实现其处理。还可通过软件对数据进行OPLS-DA等数据分析,借助软件找出目标marker。

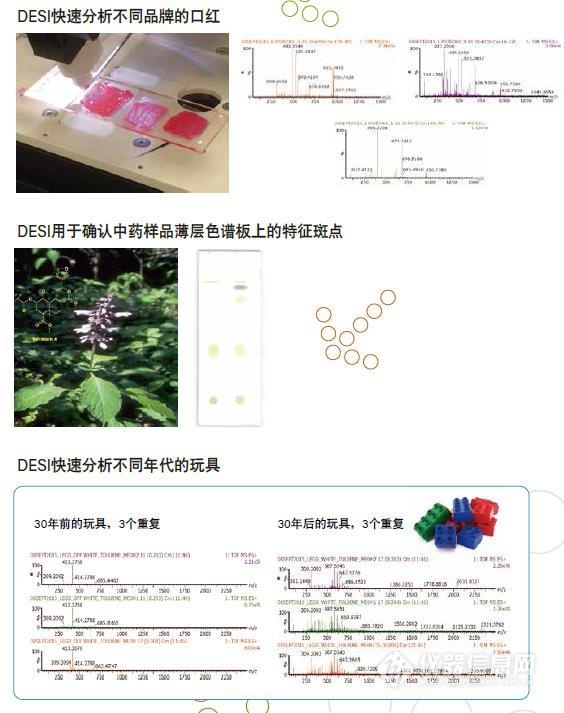

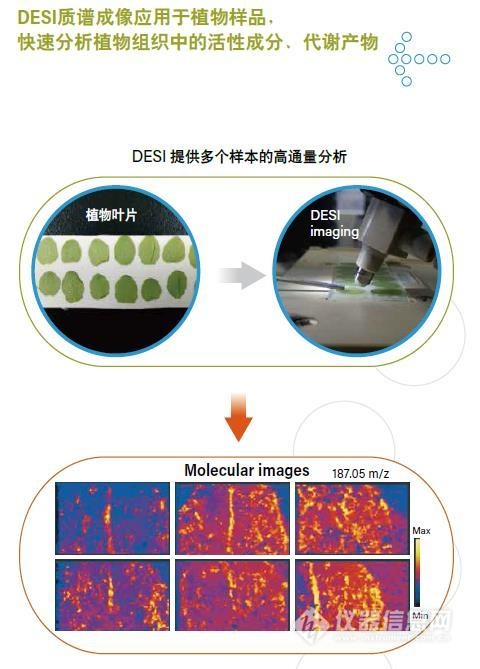

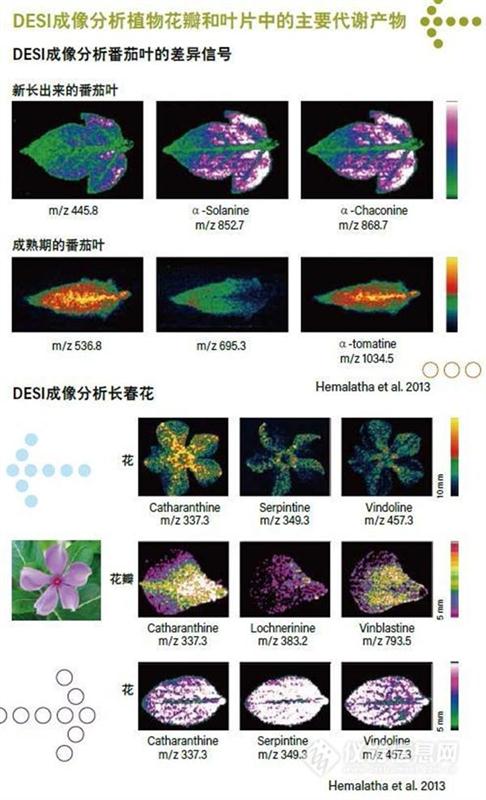

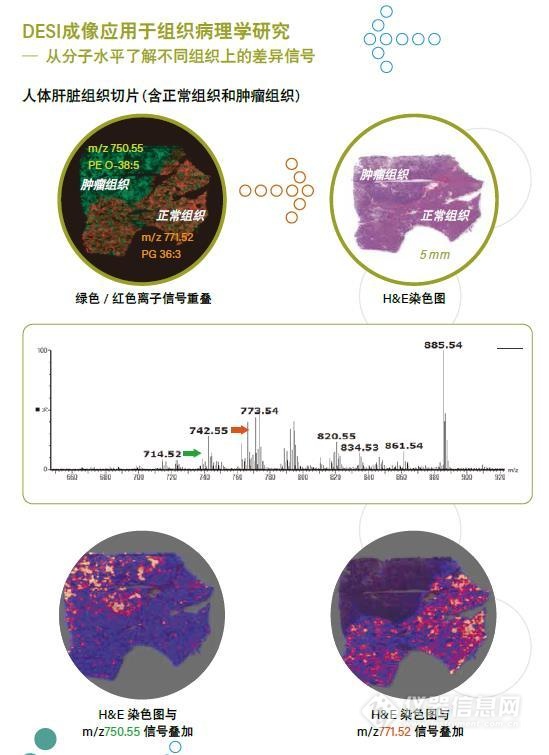

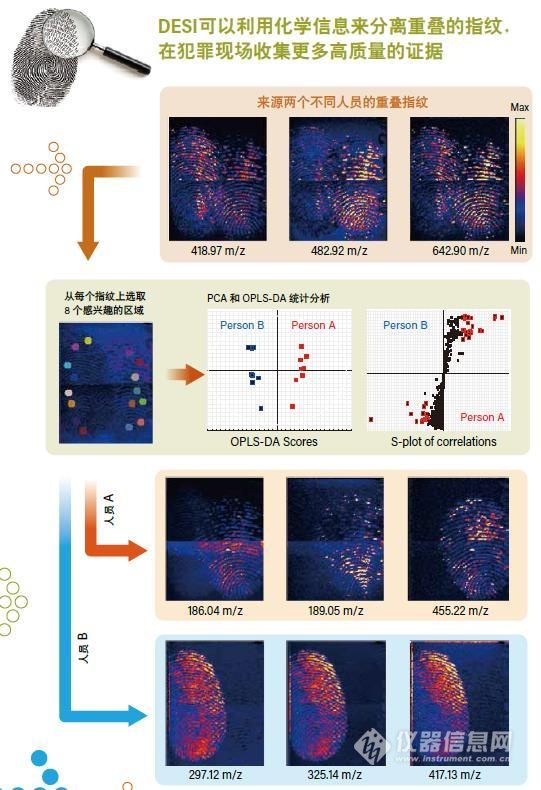

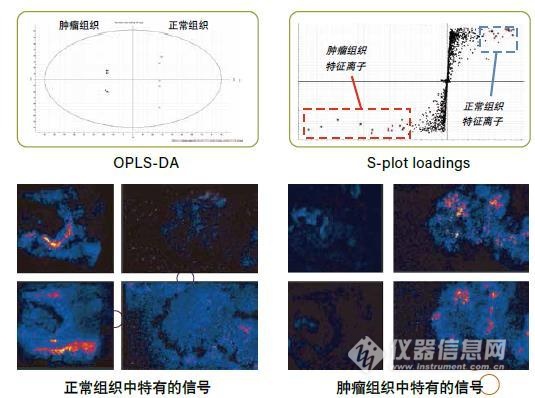

  DESI应用

  2. 基质辅助激光解析电离(MALDI)技术

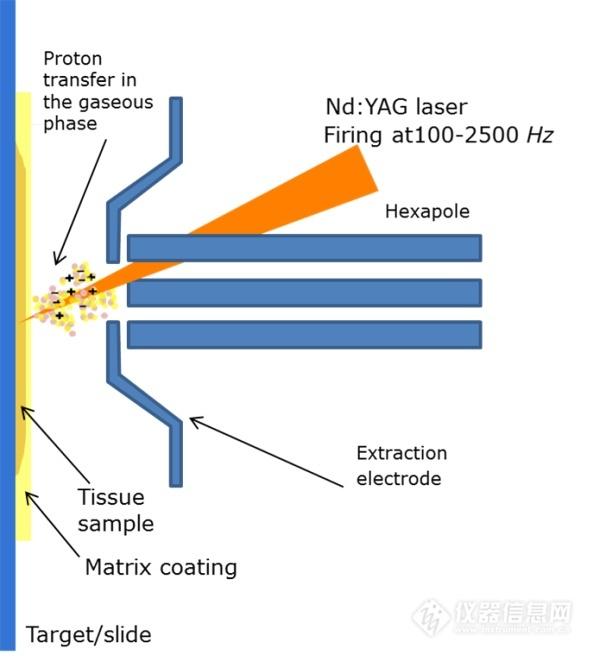

  MALDI SYNAPT G2-Si由一台脉冲频率为2.5KHz的固态激光器驱动,可实现分析过程中光谱采集速率的最大化。光斑大小可根据试验需要进行配置,不论是定性分析中灵敏度和速度的优化还是成像研究中测定最高空间分辨率下化合物的空间分布均适用。

  由于Tof分析仪的正交几何结构,离子源在质谱分析中实现“去耦合”。因此,与轴向MALDI-Tof或Tof/Tof仪器不同,该设备能够确保在广泛的质量范围内,对于MS和MS/MS模式都能获得高分辨率和准确质量数。此外,SYNAPT非常适合处理绝缘样品,例如石蜡包埋型组织切片或载玻片等。

  在同一个精简的成像工作流程中,MALDI SYNAPT G2-Si HDMS融合了T-Wave IMS和QuanTof技术,以提供无与伦比的选择性、清晰度和可靠性。

  HDI MALDI解决方案提供了一系列独特且强大的多靶向(IMS/MS/MS)和无靶向(IMS/MSE)工作流程,包括以图像为中心的方法设置、数据处理和图像生成。综合相关(基于与空间位置漂移时间相关的碎片离子)与统计工具(例如PCA、OPLS-DA、S-plots、聚类分析)相结合,提供了更智能、更可靠的成像分析。

  在SYNAPT上可以使用全面的UPLC/MS/MS功能,同时能够在同一个平台上对生物液体或激光切割组织切片进行高效定量和定性分析。

  Waters基质辅助激光解吸电离技术(MALDI) 的特点:

  § 卓越的空间分辨率

  § 广泛的应用范围

  § 成熟的质谱成像方法

  § 可同事采集离子淌度数据,有效降低噪音干扰

  MALDI SYNAPT G2-Si 质谱系统适用于成像、化工材料鉴定、蛋白质组学和制药领域,

  一、MALDI SYNAPT G2-Si 质谱系统应用于小鼠组织中黄腐酚及其代谢物的成像:

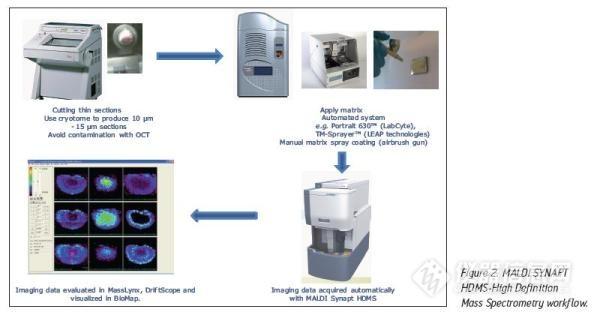

  样品的制备:

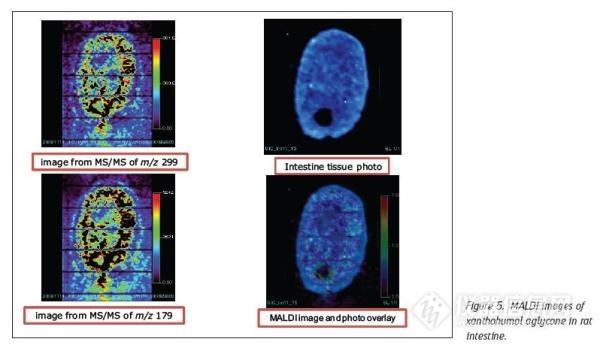

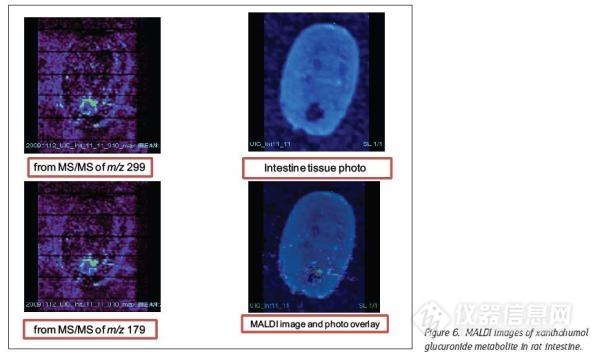

  小鼠肠道中黄腐酚及其代谢物的成像:

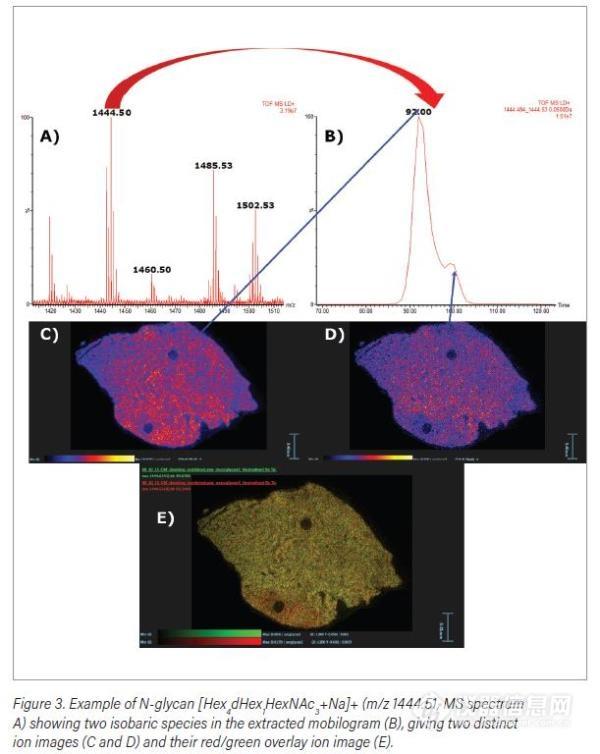

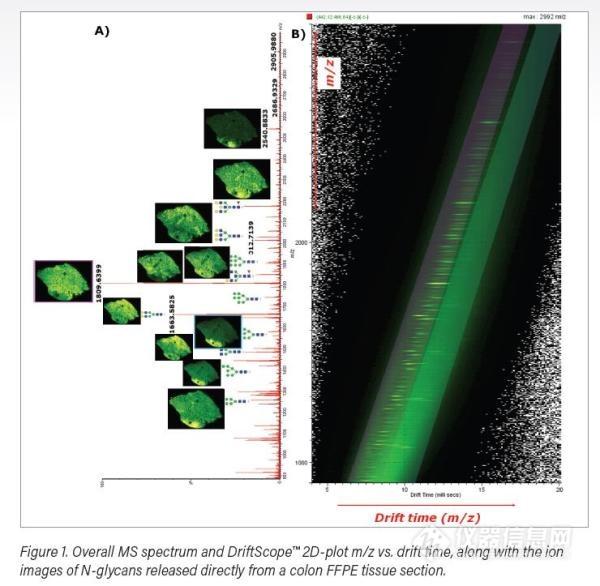

  二、组织中N-糖异构体的成像研究

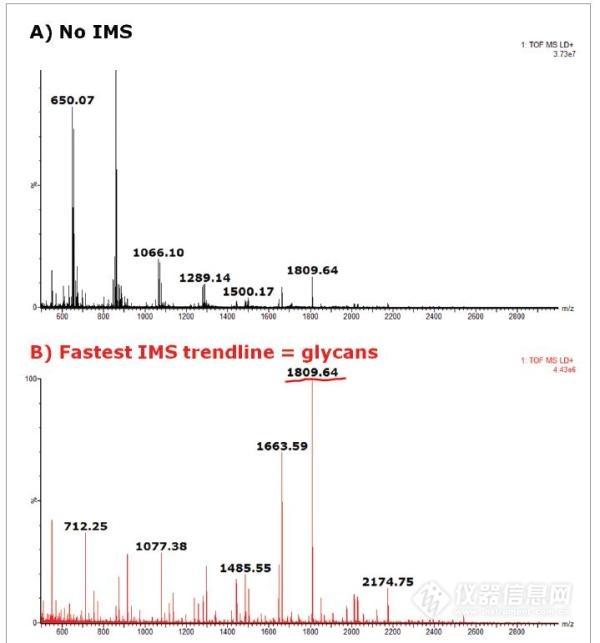

  使用离子淌度(IMS)可有效降低噪音的干扰:

  成像结果:

来源: 仪器信息网
