一文教你如何用 Excel 制作质控图

归去来兮 2020-11-3 53人围观 技术


作者 | 侯兵兵


在各大医院检验科自动化、信息化越来越普及的今天,手工制作质控图的时候也越来越少了。但是,在某些基层医院的检验科或一些特殊格式的(如尿常规文本格式内容),其室内质控的记录、总结、作图可能还在用手工方法进行记录。


本文为大家介绍在没有质控软件的条件下如何用Excel表制作质控图、生成质控报告。运用Excel表手工制作质控图具体操作流程如下:


01

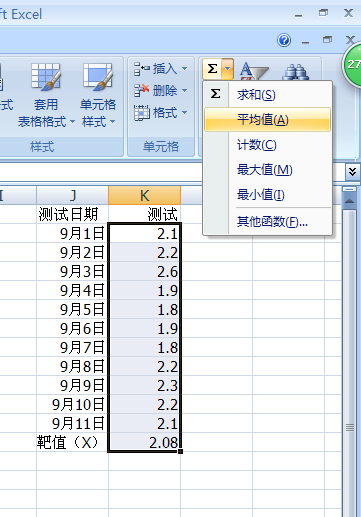

首先把每天的质控数据和测试日期均输入Excel表并标示“测试日期”和“测试”,按规定(一般为前20次试验数据)算出“靶值(X)”。如图1:


图1


02

按标准差计算规定,插入函数“STDEVP”算出“标准差(SD)”。如图2:


图2


03

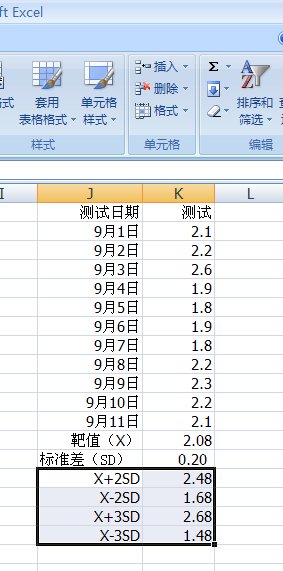

依次算出“X+2SD、X-2SD、X+3SD、X-3SD”各个值为多少,如图3:


图3


04

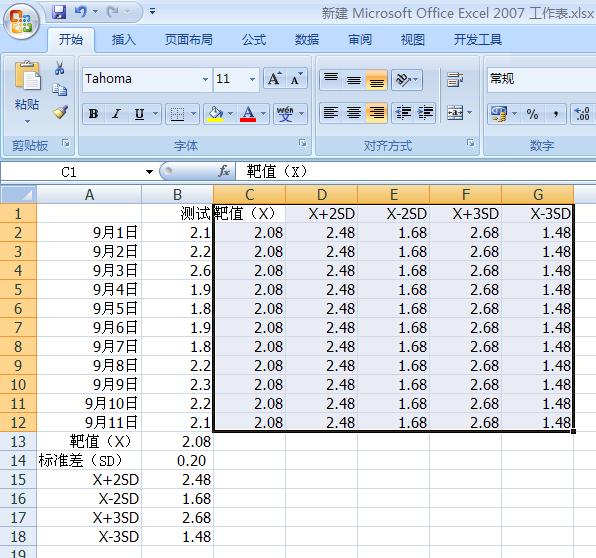

依次将靶值、X+2SD、X-2SD、X+3SD、X-3SD数值粘贴至图4标示位置。


图4


05

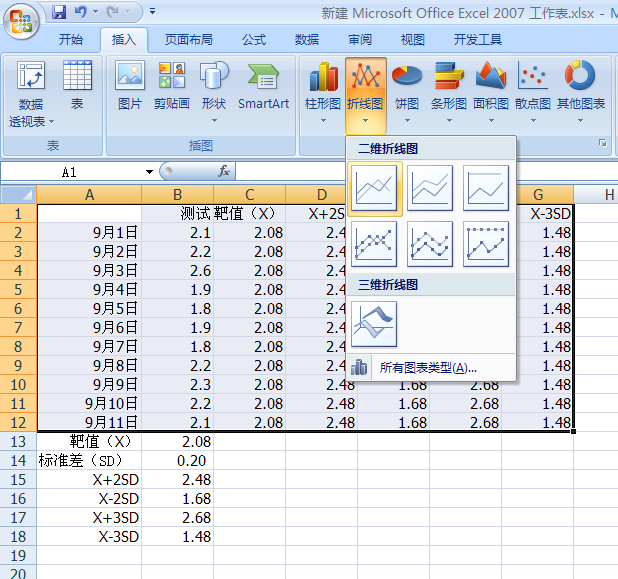

选中日期、测试、靶值、X+2SD、X-2SD、X+3SD、X-3SD数据后,点击“插入”、“折线图”“二维折线图(第一个)”。如图5:


图5


06

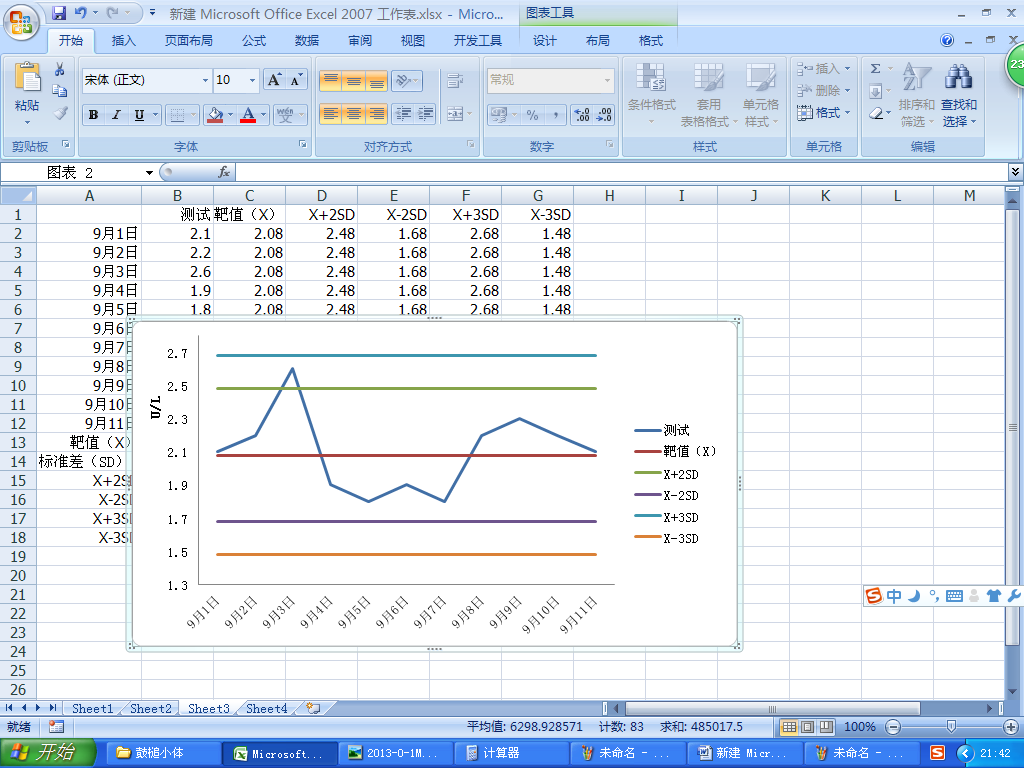

插入折线图后Excel表内会出现所需质控图,如图6:


图6


07

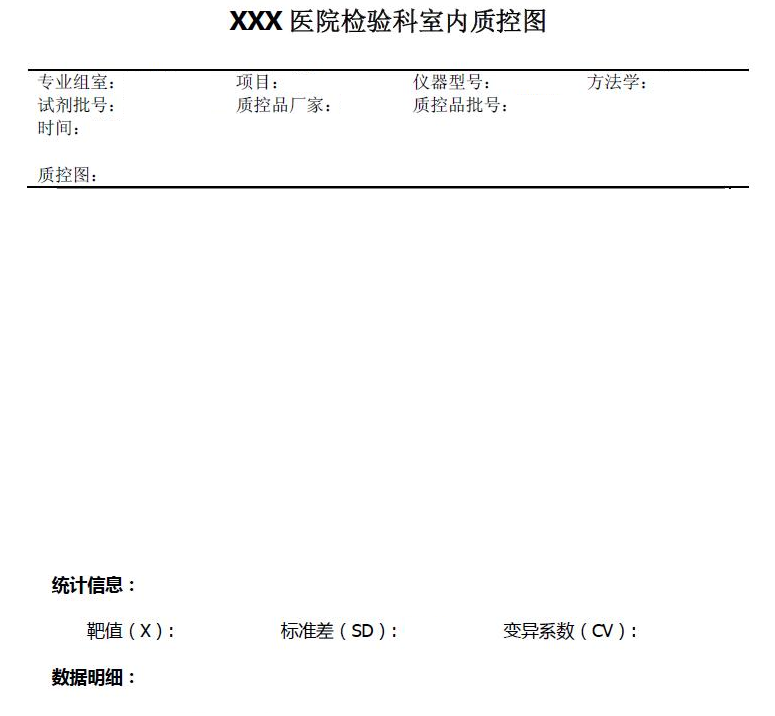

建立室内质控图模板,主要包括专业组室、项目名称、仪器型号、方法学、试剂批号、质控品厂家、质控品批号、统计质控时间、统计信息(靶值、标准差、变异系数)、数据明细等内容。如图7:


图7


08

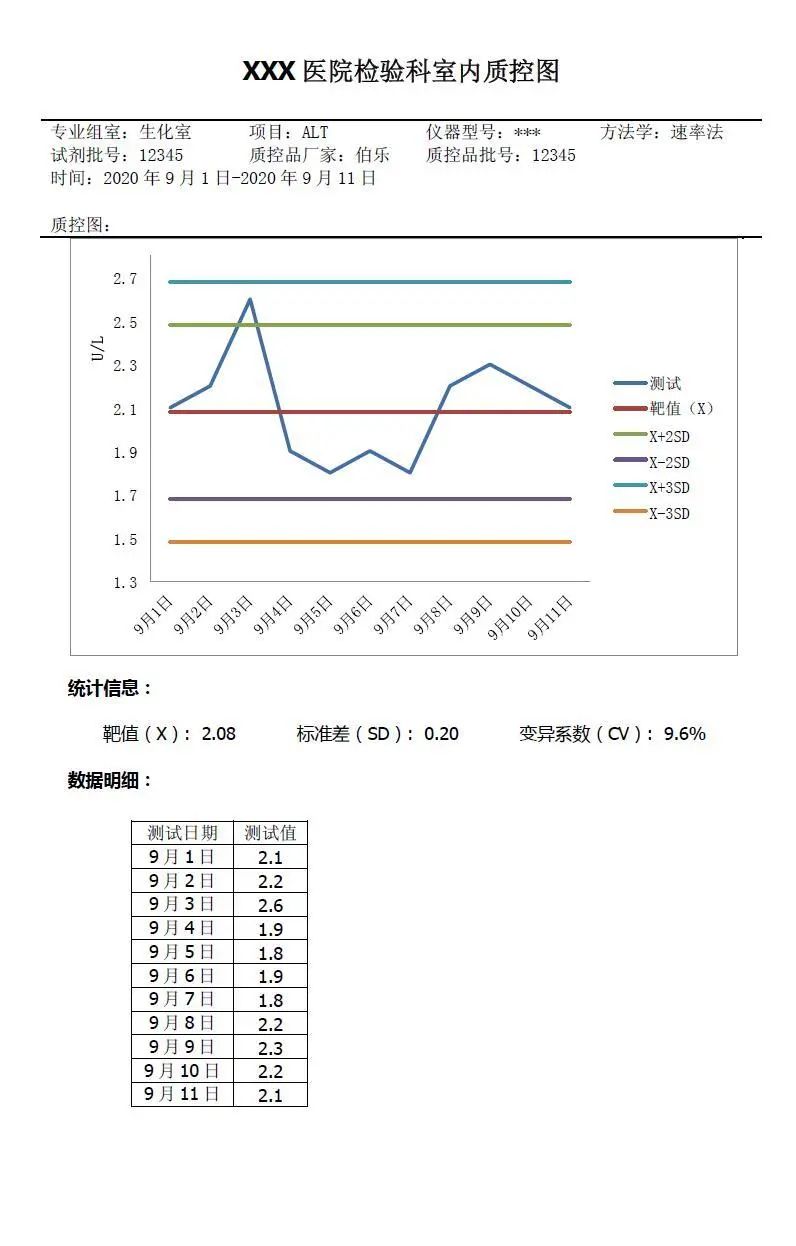

将图6形成的质控图以及专业组室、项目名称、仪器型号、方法学、试剂批号、质控品厂家、质控品批号、统计质控时间、统计信息(靶值、标准差、变异系数)、数据明细等质控信息依次插入和填写入图7所示质控图模板,最终形成质控图报告,如图8。


图8

来自: 检验医学 作者:侯兵兵
